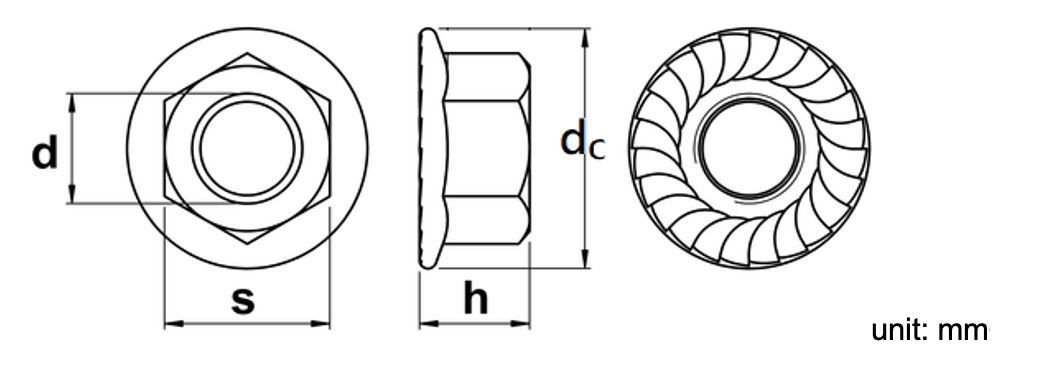

JIS B 1190 Serrated Flange Locknuts
|
d |
P |
s |
dc |
h |
|||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
||
|
M3 |
0.5 |
5.30 |
5.50 |
7.40 |
8.00 |
3.40 |
4.00 |
|
M4 |
0.7 |
6.80 |
7.00 |
9.60 |
10.00 |
3.45 |
4.20 |
|
M5 |
0.8 |
7.80 |
8.00 |
11.60 |
12.00 |
4.25 |
5.00 |
|
M6 |
1.0 |
9.80 |
10.00 |
12.60 |
13.00 |
5.25 |
6.00 |
|
M8 |
1.25 |
11.75 |
12.00 |
16.60 |
17.00 |
7.30 |
7.70 |
|
M10 |
1.5 |
13.75 |
14.00 |
18.60 |
19.00 |
9.10 |
10.00 |
|
M12 |
1.75 |
16.75 |
17.00 |
22.80 |
23.30 |
10.40 |
11.50 |
